隨著筆記本的超薄化，像HDMI、RJ45等大尺寸接口自然就會被移除，僅保留USB-C接口。但是USB-C接口并不是萬能的，因此轉換器和擴展塢等配件得以發展。最近充電頭網到手了一款eeco USB-C to HDMI轉換器，這款產品短小精悍，使用方便攜帶也輕松。下面我們就對其這進行拆解，看看其內部如何設計。

一、eeco USB-C to HDMI轉換器外觀

包裝盒正面印有eeco品牌和Type-C – HDMI Adapter產品名稱。

產品已經通過了FCC認證和CE認證。

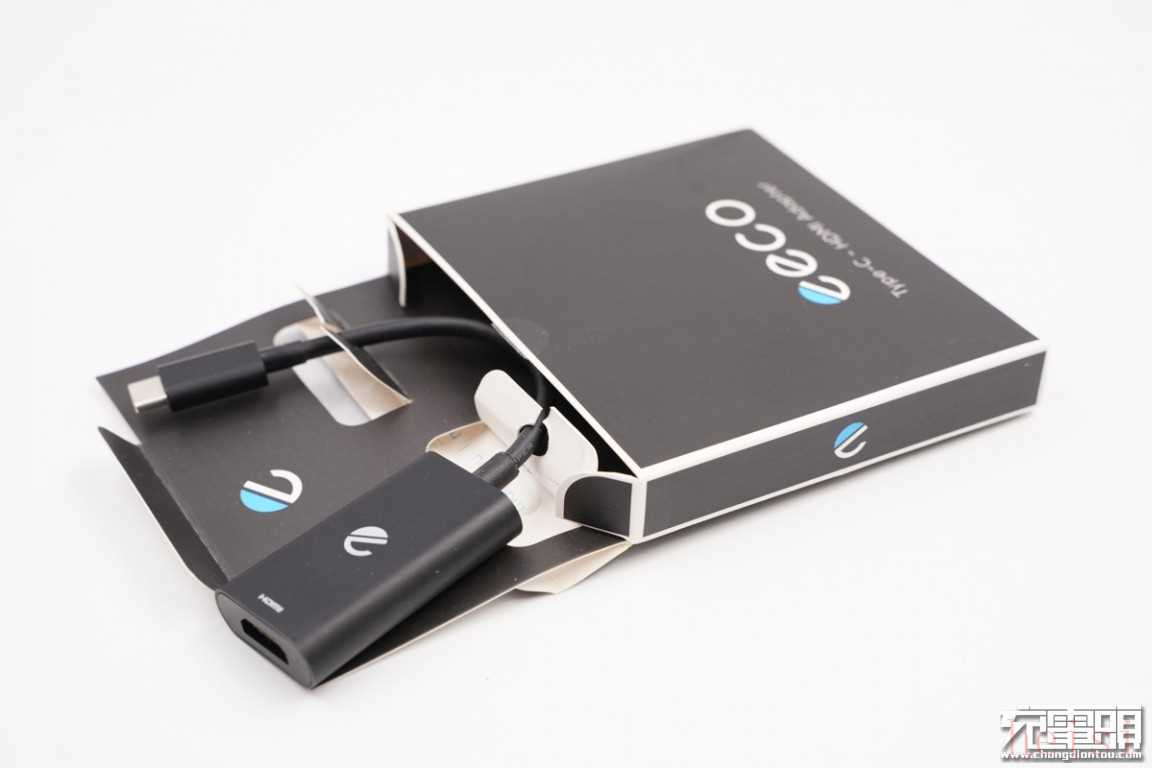

打開包裝盒，轉換器使用紙板進行固定。

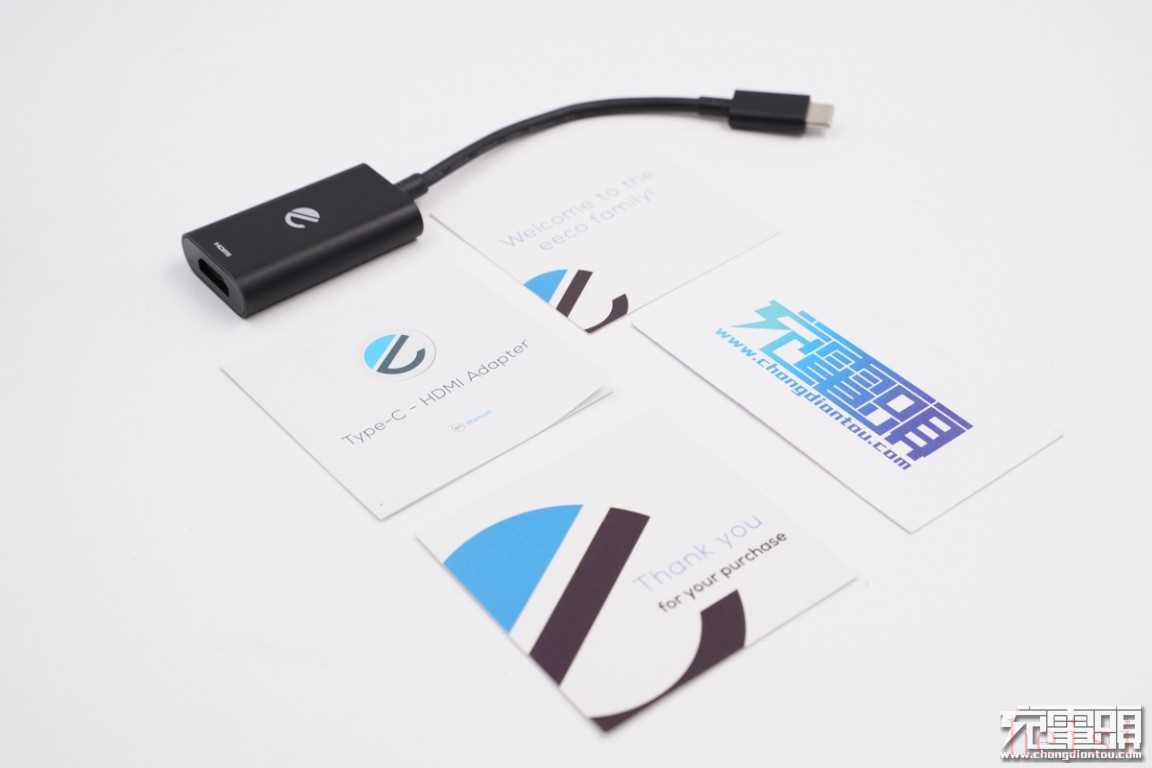

包裝內全部東西一覽，包括轉換器、使用說明書和感謝小卡片。

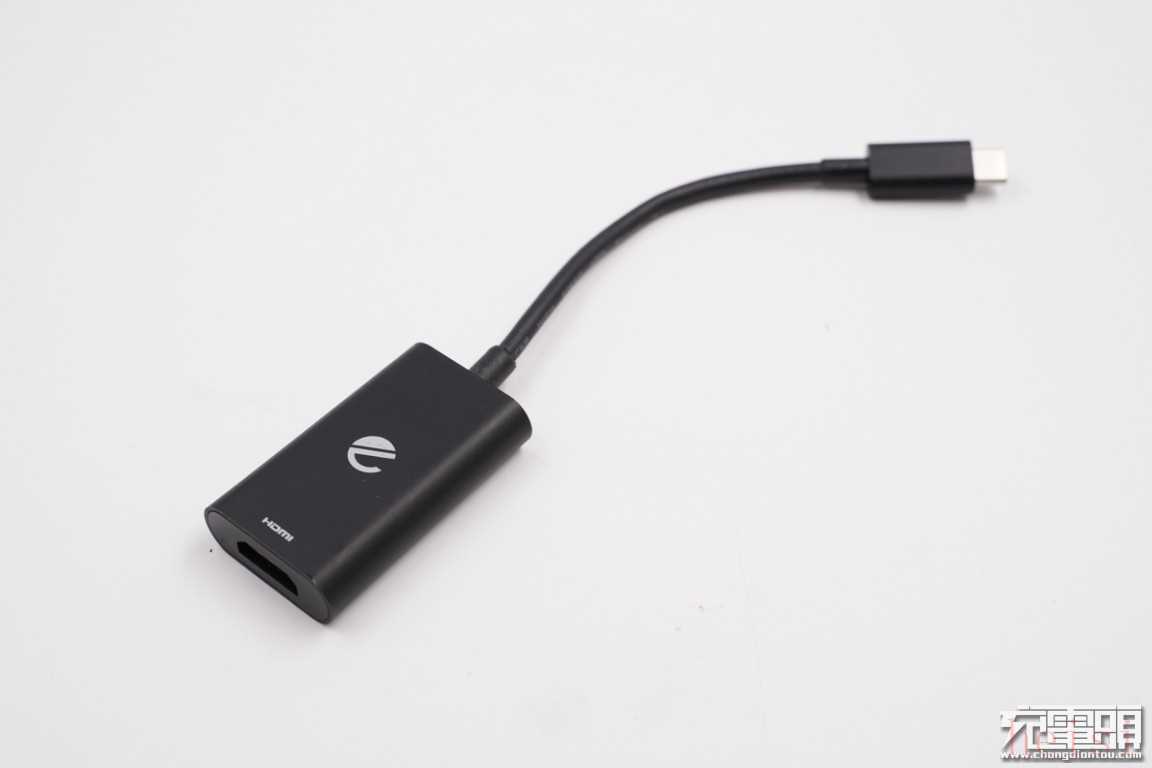

eeco USB-C to HDMI轉換器自帶USB-C線纜，機身殼采用PC阻燃材質，兩側半圓弧面設計。整體小巧便攜，使用方便。

正面印有e字母設計的logo和HDMI字樣。

背面印有產品名稱以及相關認證，型號為HKAP1065S。

機身一端是HDMI接口。

另一端和線纜連接，線纜還做了抗彎折處理。

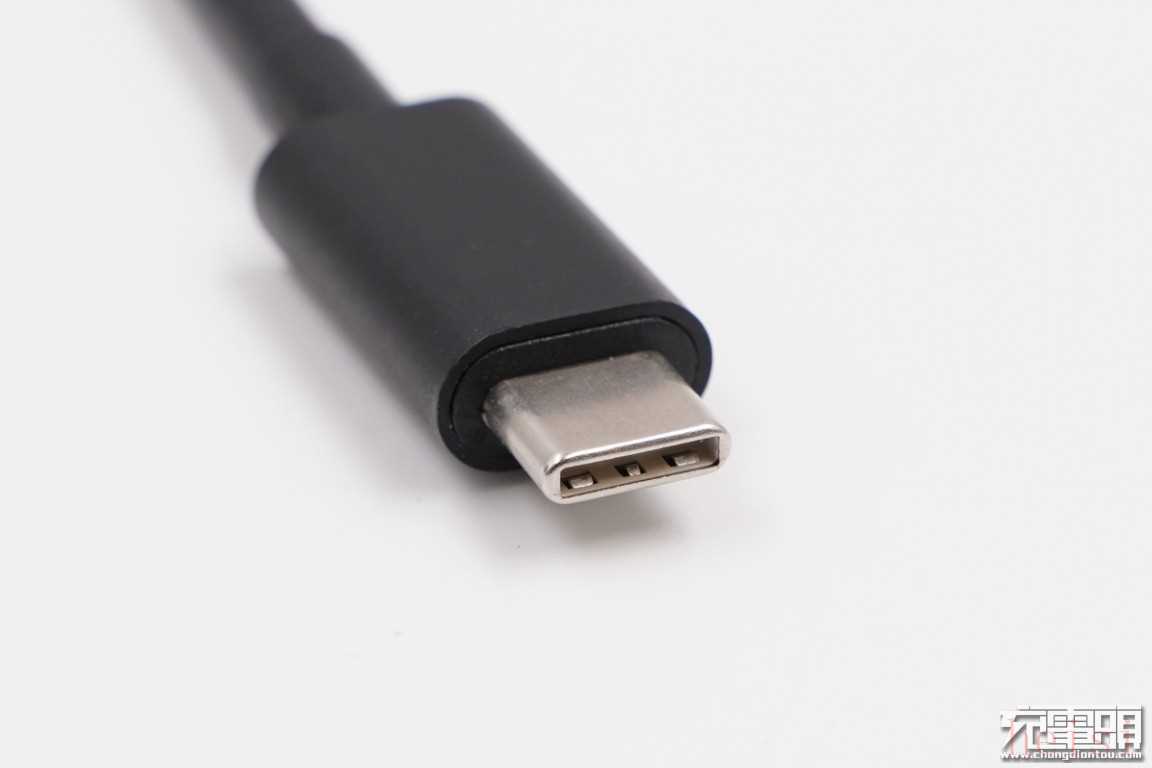

USB-C公頭特寫。

二、eeco USB-C to HDMI轉換器拆解

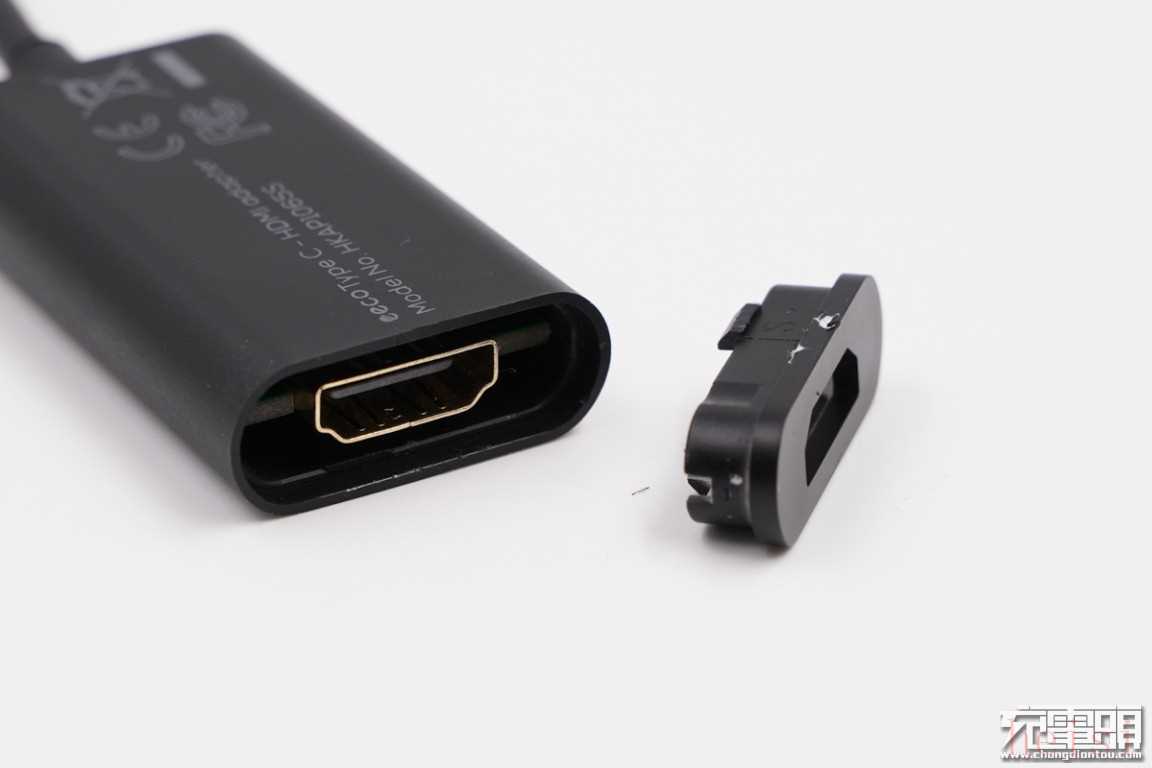

HDMI接口端外殼采用卡扣進行封裝。

將PCB板取出，正面設有三顆芯片，線芯注塑固定和保護。

PCB板背面一覽，中心是一顆很大的轉換芯片。

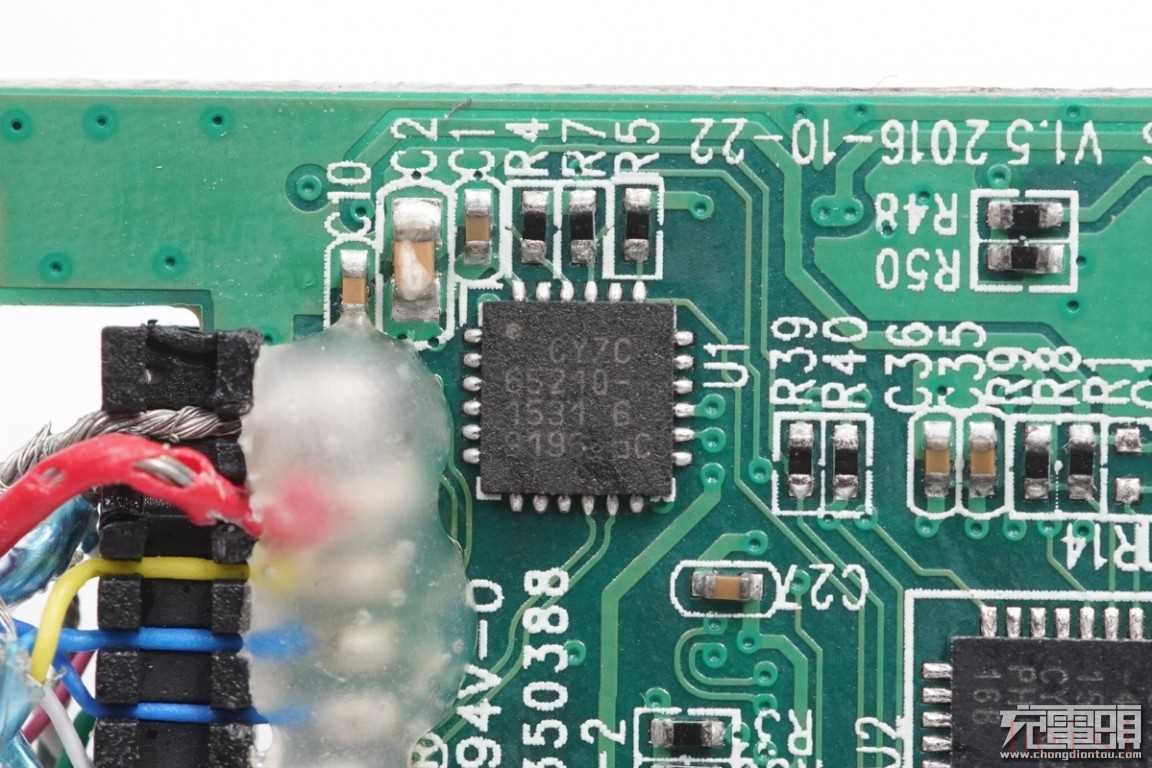

賽普拉斯 CY7C65210，USB告知控制器，用于在無法進入Alternate模式時跳出告知信息。

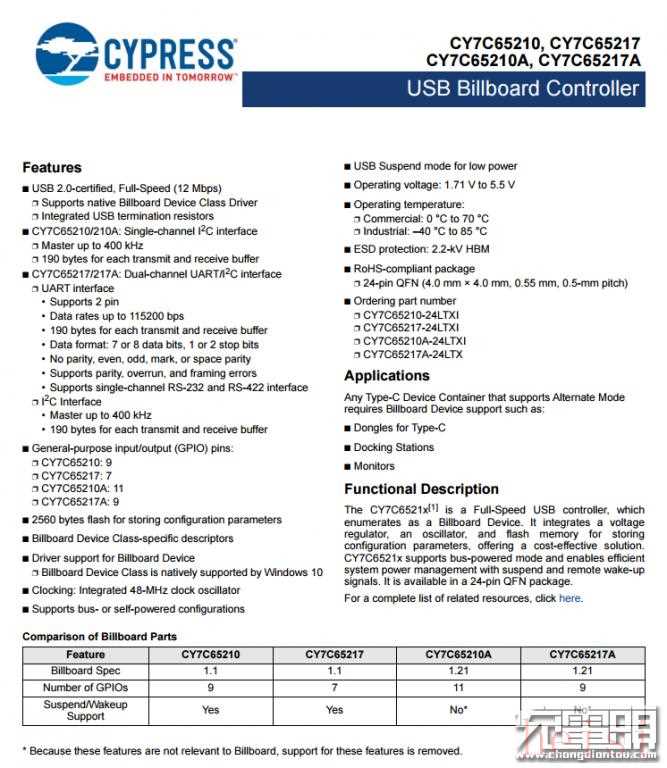

賽普拉斯 CY7C65210資料信息。

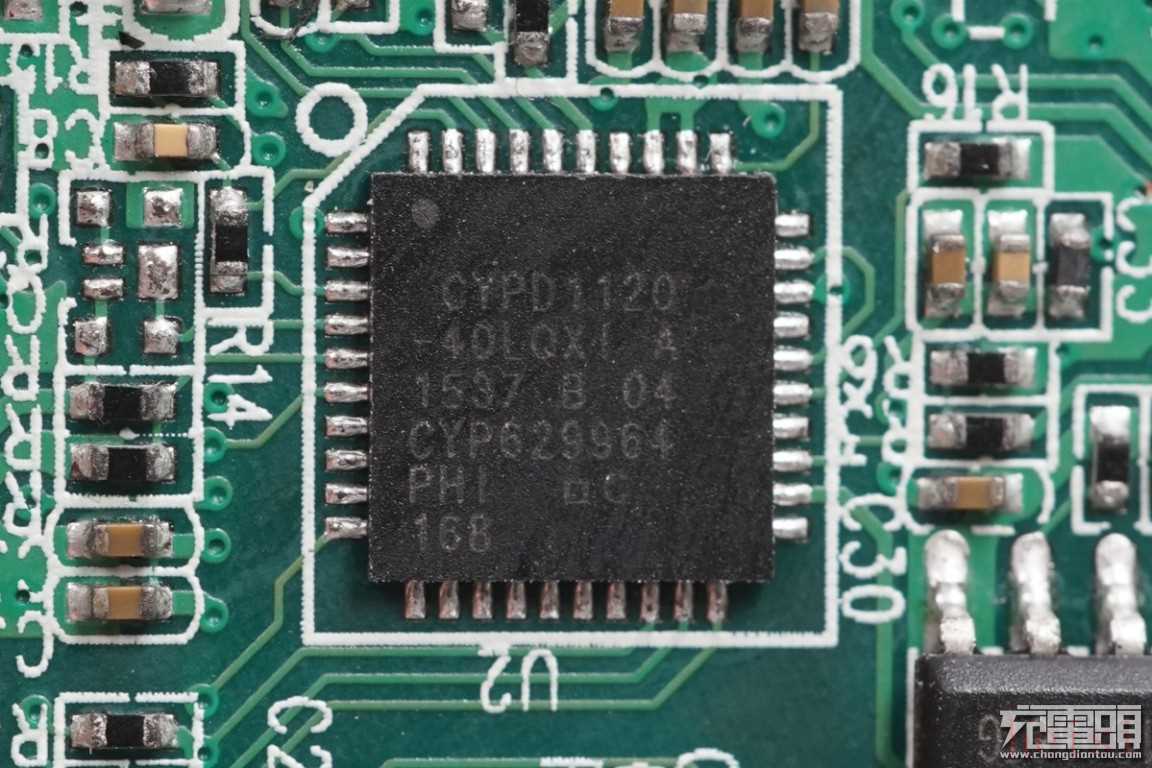

賽普拉斯CYPD1120，USB Type-C端口控制器。

賽普拉斯CYPD1120資料信息。

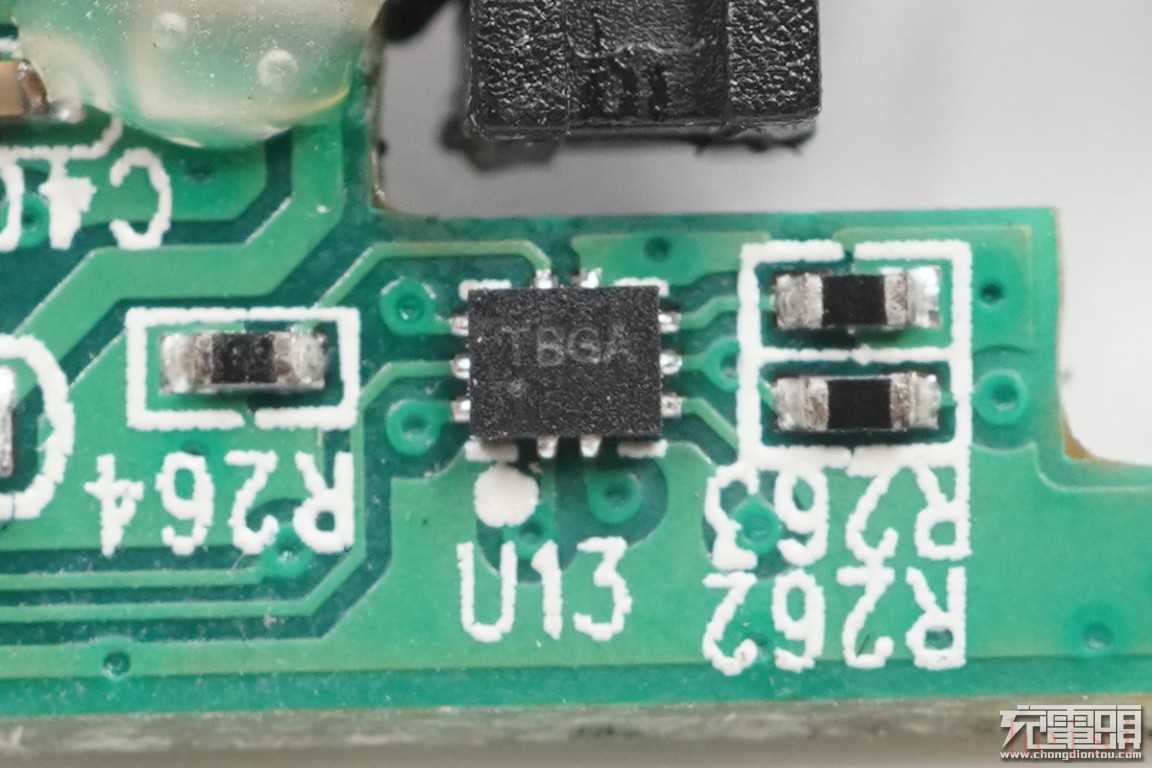

絲印TBGA的切換開關。

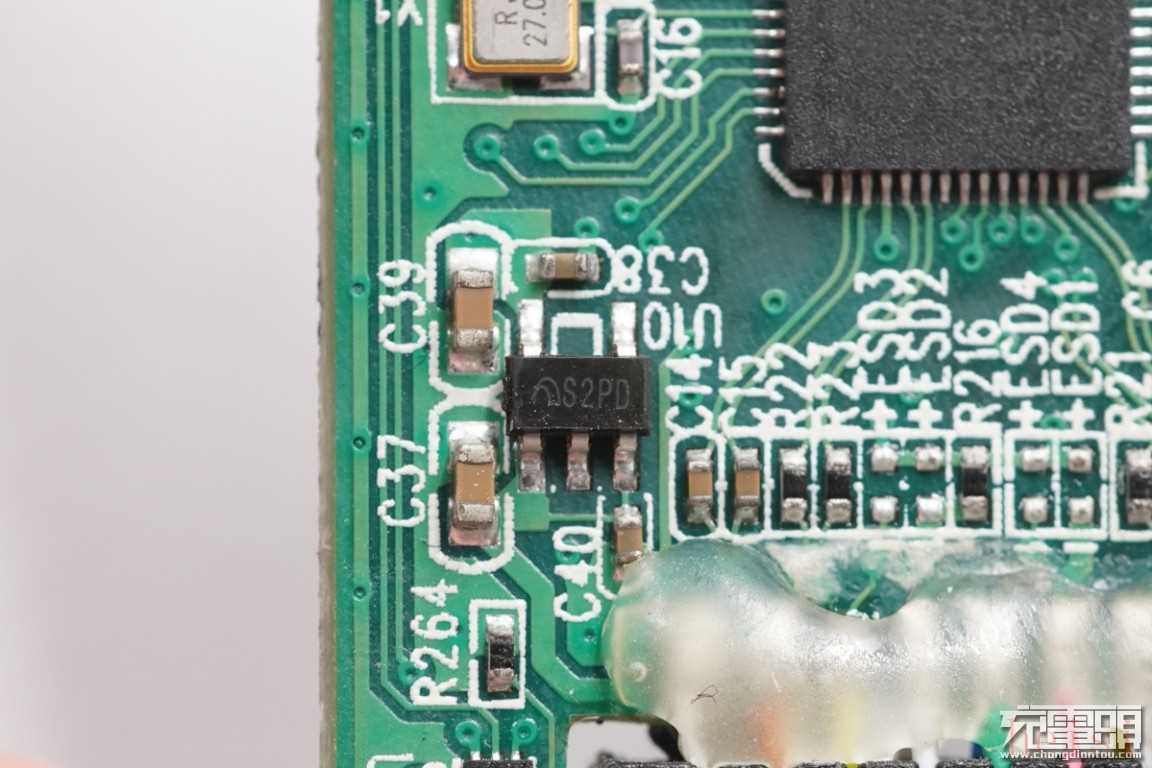

微盟 ME6211 穩壓管。

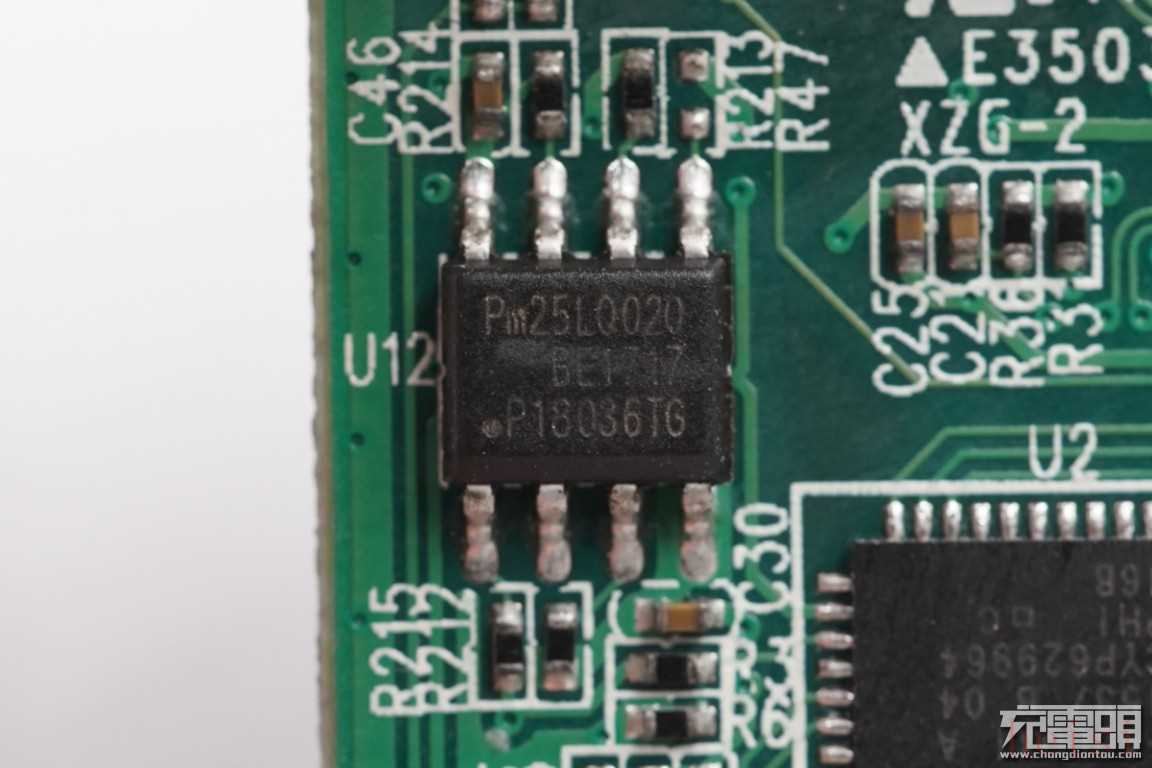

SSI 25LQ020B SPI Flash，用于存儲產品信息。

常憶25LQ020B資料信息。

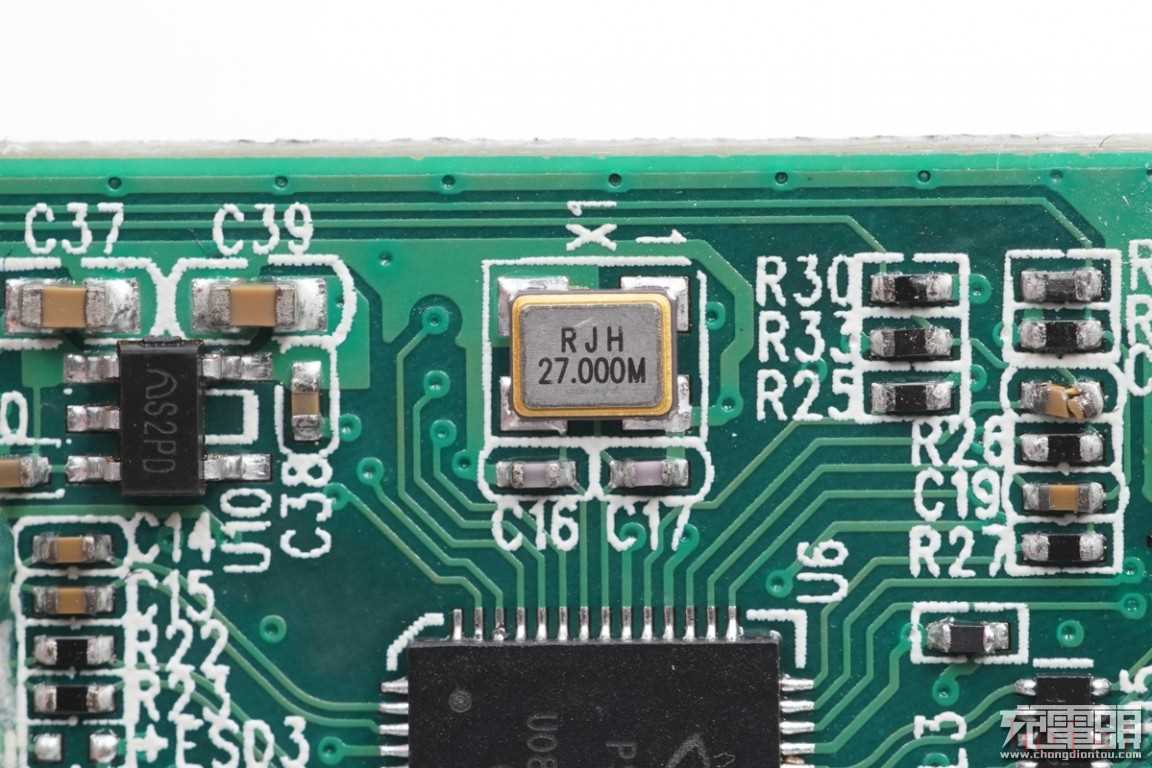

27.000MHz無源晶振，為視頻轉換芯片提供時鐘。

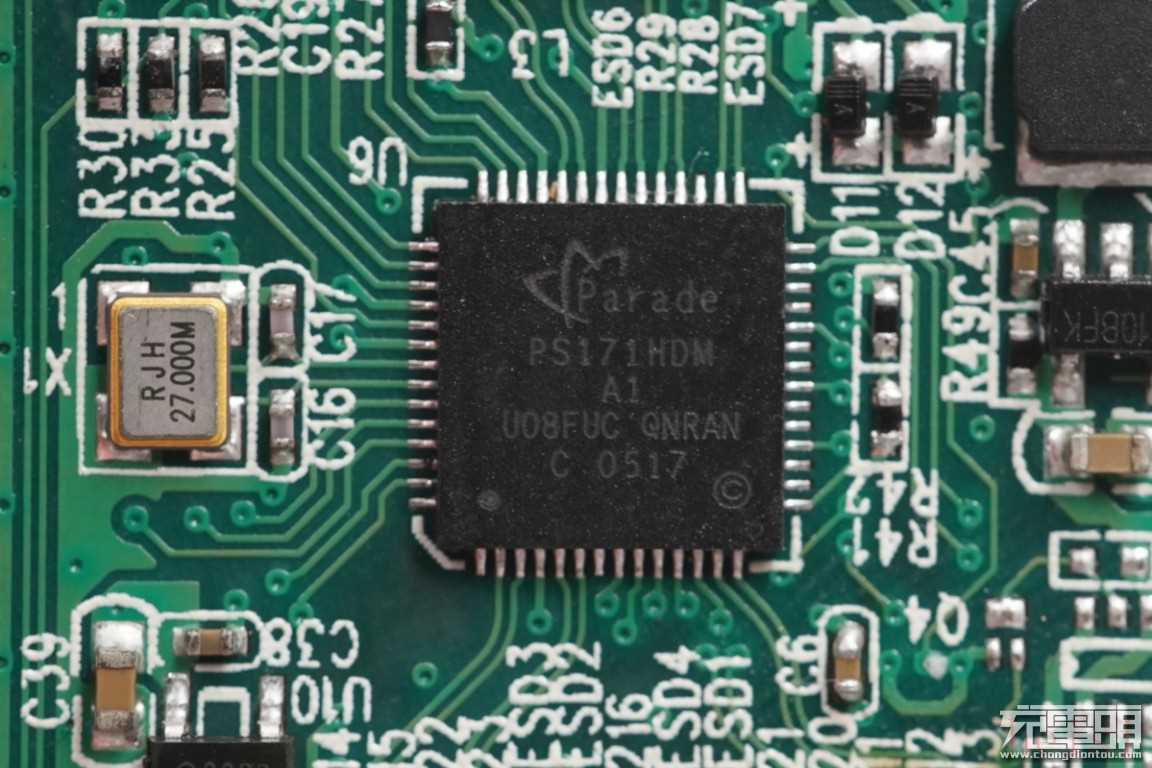

Parade譜瑞PS171，DP轉HDMI/DVI轉換器，用于視頻信號轉換輸出。

譜瑞PS171資料信息。

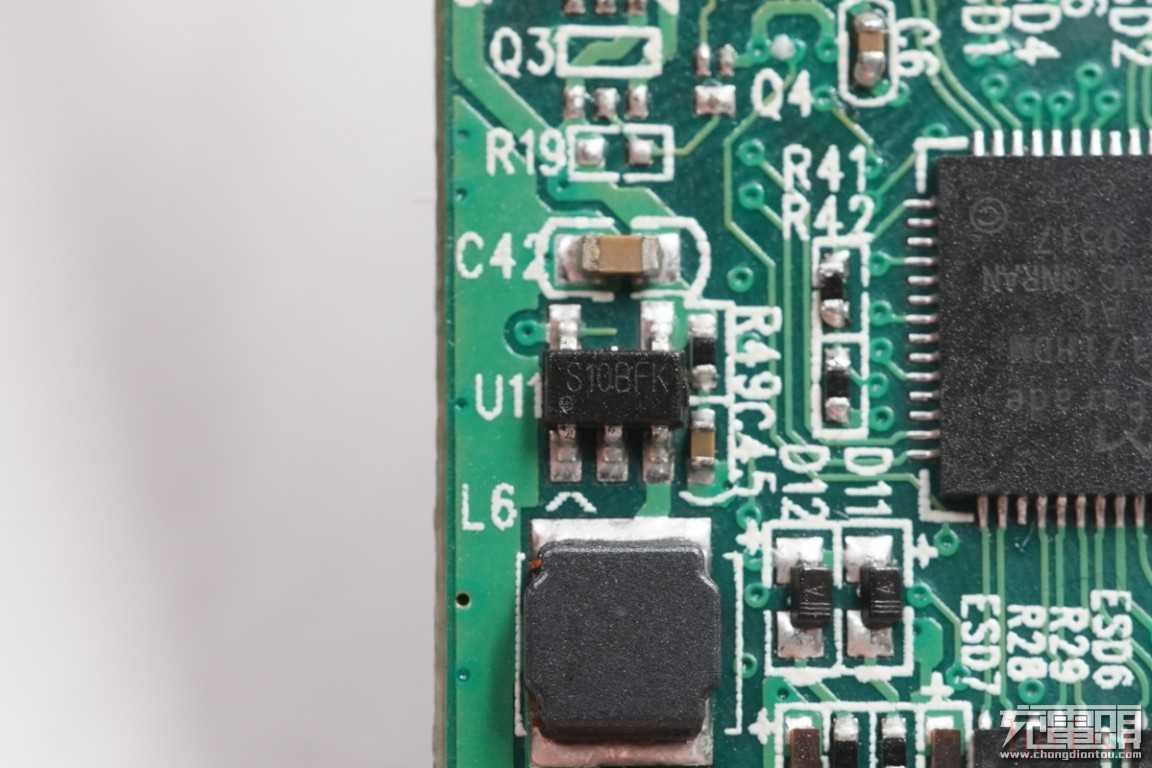

SUNTO STI3408B 同步整流降壓芯片，為轉換器內部芯片供電。

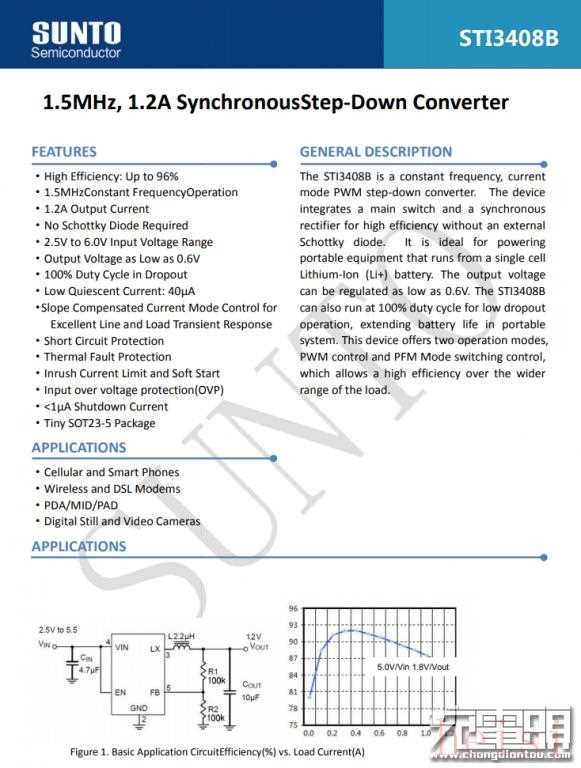

SUNTO STI3408B 詳細資料。

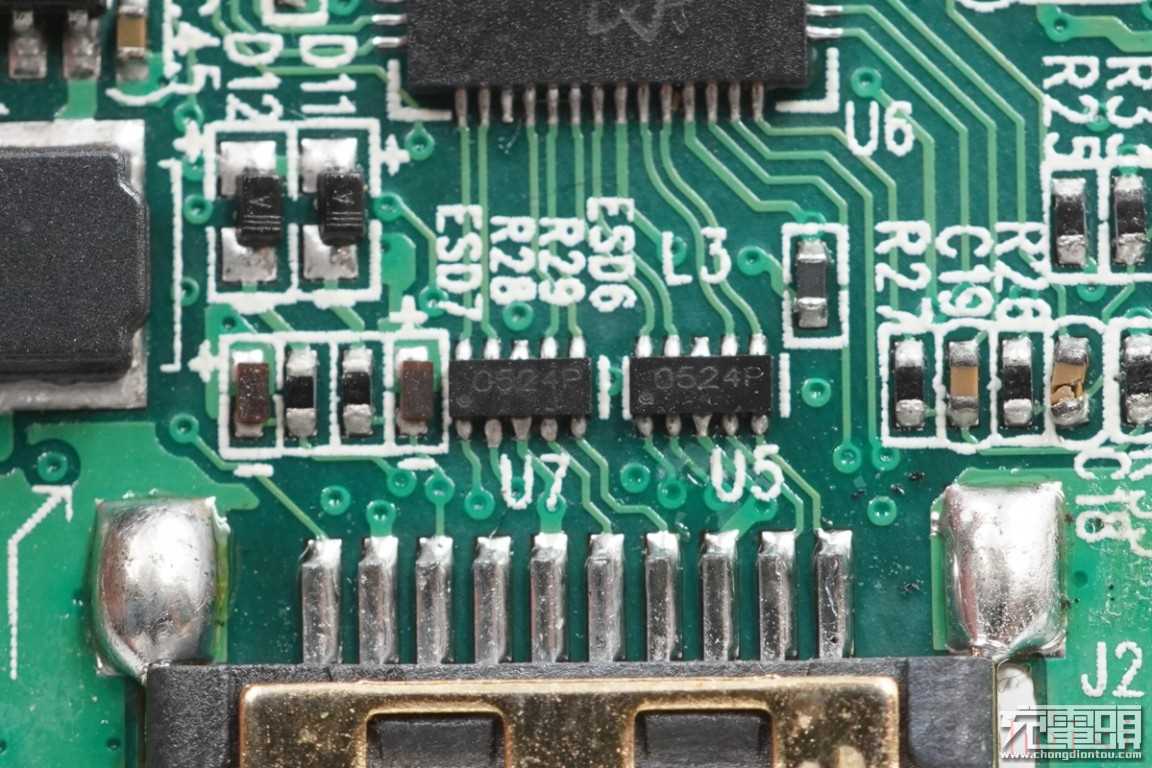

HDMI接口的兩顆ESD芯片，絲印0524P。

全部拆解完畢，來張全家福。

充電頭網拆解總結

eeco USB-C to HDMI轉換器線纜做了抗彎折處理，機身殼兩側弧面設計，造型經典。充電頭網通過拆解了解到，機身內部線芯注塑加固和保護，HDMI接口沉板過孔焊接。電路上設有賽普拉斯CY7C65210和CYPD1120、ISSI 25LQ020B、譜瑞PS171等知名廠家芯片，用料做工扎實。
